What is Helm

一般來說，要 deploy 一個服務，即使是簡單的 app

也要建立一整套完整的 k8s 元件

ex: Secret, Deployment, Service, PersistentVolumeClaim… 等等，需要 apply 一堆 yaml 檔案

Helm 被稱為 k8s 的 package manager

想像一個遊戲由千百個檔案組成

我們不需要自己處理那摩多檔案，透過安裝程式的方式

做到一次安裝一個完整的遊戲，對應的檔案也都被安裝到正確的位置

而 Helm 就像這樣，一次處理一堆 YAML 檔案和 K8s 物件，來設定 application

Helm 讓我們操作 k8s 的元件就像操作 app 一樣，而不是一堆檔案物件

# 透過 helm 安裝 wordpress
helm install wordpress
# 修改完 yaml 檔案套用
helm upgrade wordpress
# 可倒退版本
helm rollback wordpress
# 移除 wordpress
helm uninstall wordpress
# debug 資訊
helm --debug

Helm2 vs Helm3

Helm3 多了

  • RBAC (Role Based Access Control)
  • CRD (Custom Resource Definition)
  • 提供 snapshot (revision)

Helm3 移除了 Helm2 用的 Tiller

Helm Components

Charts

  • 一包 files
  • 包含 Helm 需要的所有 instruction 在 k8s cluster 上建立物件
  • 套用 Chart 到 cluster 上的時候，會建立 release (每個 release 都代表一次 chart 的安裝)
  • 像 docker 有 docker hub 一樣，helm 也有對應的 online chart repository
    • ArtifaceHUB
  • 為了追蹤 helm 對 k8s cluster 做了什麼變更，Helm 會儲存這些資訊 (as metadata)
    • Helm 把這資訊以 k8s secret 的方式存在 k8s cluster
  • yaml file 裡面可以像填空一樣放 template
    • 用來填空的資訊放在 values.yaml
  • 我們可以下載到各式各樣的 Helm charts，之後的工作就是透過 values.yaml 填空把 configuration 設定好
# 安裝 chart
helm install [release name] [chart-name]

Helm charts

一般的 helm chart 都還會包含的 files

  • values.yaml: 用來放要嵌入 template 的資訊
  • chart.yaml: 標明這份 chart 本身的資訊
    • 包含 apiVersion, appVersion, name…等等

chart.yaml

  • apiVersion: 套用的 api 版本 (Helm3 用 v2)
  • appVersion: 是指這個 app 要用哪個版本 deploy (ex: wordpress)
  • version: 這份 chart 的版本
  • name: chart 的名稱
  • type:
    • application (default): 指是建立作為 deploying application
    • library: 指提供 utilities 來幫助 building charts
  • dependencies: 有相依的套件，同樣以 helm 的方式載入
  • keywords: 有點像 tag 的概念，可以被搜尋
  • maintainers: 維護者資訊
  • home: homepage url
  • icon: icon url

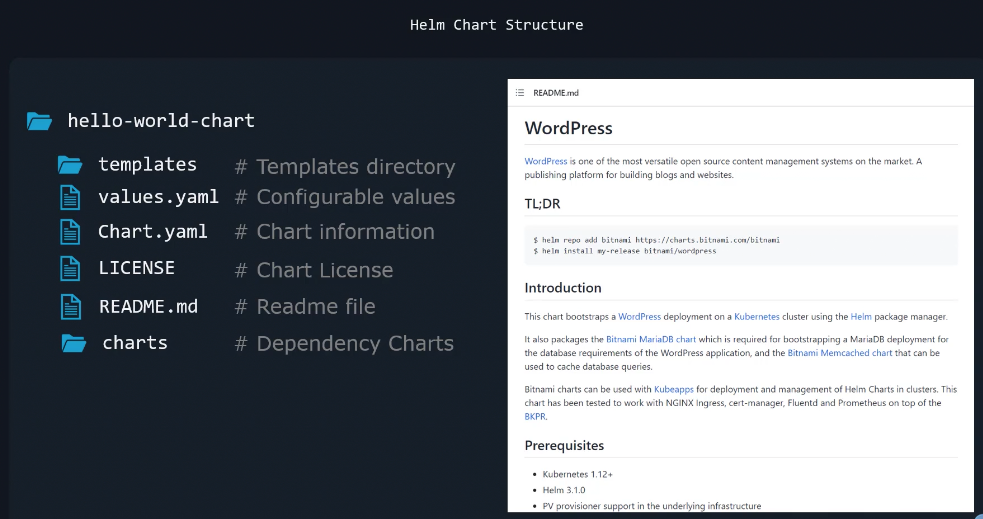

/k8s/helm-structure.png

Working with Helm: basics

# help
helm --help
# repo help (支援 sub command 的 help)
helm repo --help
# 在 Artifact Hub 上搜尋 wordpress
helm search hub wordpress
# 在 local repo 搜尋已加入的 wordpress
helm searach repo wordpress

helm repo 指令是對應 chart repository 的操作

  • 包含 add, remove, list…
    • helm repo list 列出加入的 repo
    • helm repo update 更新加入的 repo 資訊

範例: 安裝 wordpress wordpress in Artiface HUB

# 查看 wordpress 的 readme
# 把 wordpress chart 路徑加入，這樣之後要抓的話就知道路徑
helm repo add bitnami https://chars/bitnami.com/bitnami
# 安裝 release 名為 my-release 的版本
helm install my-release bitnami/wordpress
# 查看 release
helm list
# 移除 release
helm uninstall my-release

repo 不代表 application

application 是在該 repo 下面的應用

Customizing chart parameters

安裝 chart 的時候如果沒指定參數的話是套用全部的 default value

# 指定參數
# 會 overwrite values.yaml
helm install --set wordpressBlogName="Helm Tutorials" my-release binami/wordpress
             --set wordpressEmail="yakushou730@gmail.com"
# 或是準備好自定義的 custom-values.yaml
helm install --values custom-values.yaml my-release bitnami/wordpress

# 兩段式 release
# 1. 先拉 charts 然後更改內容
# 2. 改完後 release
helm pull bitnami/wordpress
# or
helm pull --untar bitnami/wordpress
# 拉下來後更改 values.yaml，之後release
helm install my-release ./wordpress

# 安裝 bitami repo 下的 apache application，release 名為 amaze-surf
helm install amaze-surf bitnami/apache

Lifecycle management with Helm

# 指定安裝版本
helm install nginx-release bitnami/nginx --version 7.1.0

# 更新 release 版本
helm upgrade nginx-release bitnami/nginx
helm upgrade dazzling-web bitnami/nginx --version 9
# 查看 release 紀錄
helm history nginx-release
# 退回指定的 release 版本 (by 指定 revision)
helm rollback nginx-release 1

Writing a Helm chart

把寫 helm chart 想像成是寫安裝精靈

也可以做到 在更新某個版本之前 先備份 database (hook)

# 建立一個新的 charts 框架
helm create nginx-chart
# 如果 templates 裡面的內容用不到的話就拿掉，放上要用的 k8s yaml 檔案

# 為了讓 chart 可以複用，metadata 的地方名稱可以使用嵌入的
# helm install [ReleaseName] ./chartRepo
name: {{ .Release.Name }}-nginx

# 可組合
name: {{ .Values.image.repository }}:{{ .Values.image.tag }}

如果需要用到 Chart.yaml 作為嵌入變數的話，可以使用

  • Chart.Name
  • Chart.ApiVersion
  • Chart.Version
  • … 等等等

或是用到 k8s cluster 本身的資源

  • Capabilities.KubeVersion
  • Capabilities.ApiVersions
  • … 等等等

或是用到 Values.yaml 作為嵌入變數

  • Values.[自定義欄位 必須是小寫開頭]

變數名稱的重點

Release / Chart / Capabilities 後面接大寫開頭的欄位 (因為是 builtin 欄位)

Values 的自定義欄位必須是小寫開頭

完整的 helm chart = template + release details + char details + values.yaml

Making sure chart is working as intended

安裝 chart 之前的 3 種驗証方式

  • lint: 驗證 yaml 格式正確
  • template: 驗證 template 格式正確
  • dry run: 驗證 charts 對 k8s 是正確的
# helm lint
helm lint ./nginx-chart
# helm template 可以看組出來的 chart 長怎樣
helm template ./nginx-chart
# 可以補上 release name，如果 template 有用到的話才有資訊
helm template hello-world-1 ./nginx-chart
# 可以補上 debug flag，印出的錯誤訊息比較完整
helm template ./nginx-chart --debug
# --dry-run 可以檢查如果真的要安裝到 k8s 的結果
helm install hello-world-1 ./nginx-chart --dry-run

Functions

functions 可以操作資料且不影響 values.yaml 內的資料

# 假設 .Values.image.repository 是 nginx
# upper 是把字串改成大寫
{{ upper .Values.image.repository }} # image: NGINX
# quota 是在字串外多加上雙引號
{{ quote .Values.image.repository }} # image: "nginx"
# replace 可以用來取代字元
{{ replace "x" "y" .Values.image.repository }} # image: nginy
# default 會以第一個參數為預設值，如果第二個參數不存在的話
{{ default "nginx" .Values.image.repository }}

functions 的種類繁多，如 string, regex, file path, k8s, …

Pipelines

用 | 來做到管線式的參數轉換

{{ upper .Values.image.repository }} # image: NGINX
# 同
{{ .Values.image.repository | upper }} # image: NGINX
# 也可以一直串下去
{{ .Values.image.repository | upper | quote }} # image: "NGINX"
# 套用 default: 如果 .Values.image.tag 不存在的話，套用 default .Chart.AppVersion
{{ .Values.image.tag | default .Chart.AppVersion }}"

Conditions

根據條件決定要不要在 yaml 檔刪除或新增對應的 key-value pair

# 下面 - 的意思是轉換的時候不要空下這兩行
# eq 根據後面的兩個參數決定是 true 或 false
metadata:
  {{- if .Values.orgLabel }}
  labels:
    org: {{ .Values.orgLabel }}
  {{- else if eq .Values.orgLabel "hr" }}
  labels:
    org: human resources
  {{- else }}
  {{- end }}
Function Purpose
eq equal
ne not equal
lt less than
le less than or equal to
gt greater than
ge greater than or equal to
not negative
empty value is empty

With Blocks

重複的 namespace 可以用 with 包成 block

$ 代表 root namespace

data:
{{- with .Values.app }}
  {{- with .ui }}
  background: {{ .bg }}
  foreground: {{ .fg }}
  {{- end }}
  {{- with .db }}
  database: {{ .name }}
  connection: {{ .conn }}
  {{- end }}
  release: {{ $.Release.Name }}
{{- end }}

Ranges

可以用來設定 array 資料

# values.yaml
regions:
  - ohio
  - newyork
  - otario
  - london
  - sigapore

# configmap.yaml
data:
  regions:
  {{- range .Values.regions }}
  - {{ . | guote }} # 支援 pipeline
  {{- end }}

Named Templates

重複使用相同的 key-value pair

可以提出為 _helpers.tpl

其中 _ 的開頭代表告訴 helm 忽略這個檔案，不要當成 manifest 來用

# _helpers.tpl
{{- define "labels" }}
  app.kubernetes.io/name: {{ .Release.Name }}
  app.kubernetes.io/instance: {{ .Release.Name }}
{{- end }}

# 在要嵌入的地方放
# 後面的小點點很重要，代表 labels 內要參考的 scope 是 current scope
{{- template "labels" . }}

要注意 _helpers.tpl 內的縮排

要和目標放入的地方縮排一致

但可能要放入的地方縮排不一致

所以要另外透過 (pipeline) indent [num] 處理

# 原本的呼叫方式
{{- template "labels" . }}
# 多 縮排 2 格
{{- include "labels" . | indent 2 }}
# 多 縮排 4 格
{{- include "labels" . | indent 4 }}

template 是 action

include 是 function，才可以接 pipeline

Chart Hooks

可以設定在套用新的 helm 設定前，觸發 hook

典型的 workflow

$ helm upgrade -> verify -> render -> upgrade

加入 pre-upgrade 和 post-upgrade 後

$ helm upgrade -> verify -> render -> pre-upgrade -> upgrade -> post-upgrade

其他的如

$ helm install -> verify -> render -> pre-install -> upgrade -> post-install

$ helm delete -> verify -> render -> pre-delete -> upgrade -> post-delete

$ helm rollback -> verify -> render -> pre-rollback -> upgrade -> post-rollback

重點是可以起一個 pod 或 job 來處理 script 之類在 hook 要做的程序

其中透過 annotations 標記來讓 helm 忽略這份 manifest 檔案 (不要當成一般的 k8s manifest)

# templates/backup-job.yaml
kind: Job
metadata:
  annotations:
    "helm.sh/hook": pre-upgrade
    "helm.sh/hook-weight": "5" # 設定 pre-upgrade job 的優先權，要是字串格式
    "helm.sh/hook-delete-policy": hook-succeeded # 如果成功執行的話就砍掉這個 job

hood-delete-policy 有三種

  • hook-succeeded: 如果執行成功的話就刪除
  • hook-failed: 如果執行失敗的話就刪除
  • before-hook-creation: default，在新的 hook 開始的時候，刪掉舊的 resource

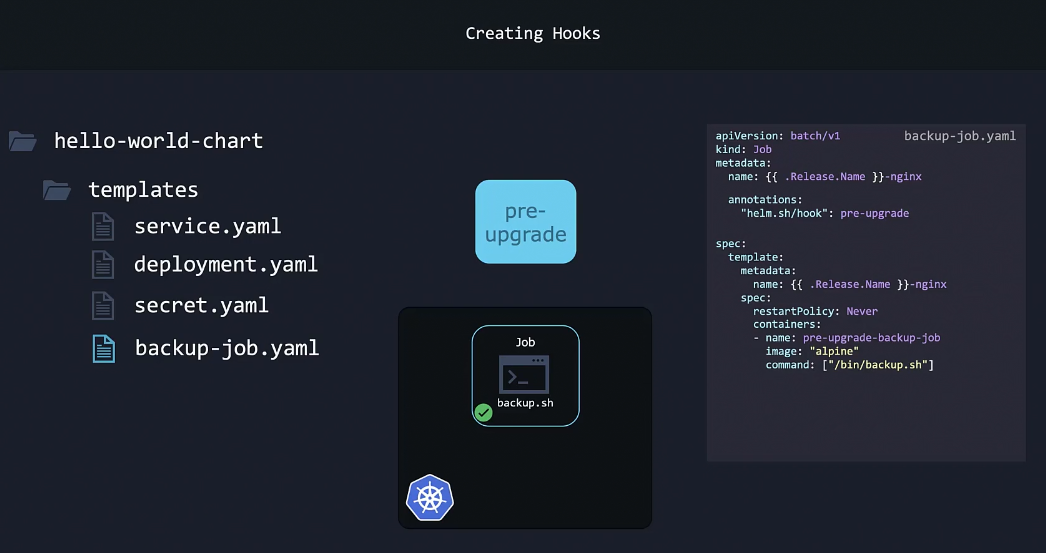

/k8s/helm-hooks-sample.png

Packaging and Signing Charts

打包上傳 helm charts

# 以上傳 nginx-chart 為例
helm package ./nginx-chart

整包 nginx-chart 會被打包成 nginx-chart-0.1.0.tgz (透過 Chart.yaml 內的版本)

tgz 是指 tar archive compressed with gzip

上傳時要簽名，讓其他使用者知道這包 helm 是合法的

# 產生簽名
gpg --quick-generate-key "Yakushou"
# 如果是 production 要用的 key，盡量使用完整資訊
gpg --full-generate-key "YakuShou"
# 產生舊版格式的金鑰檔案
gpg --export-secret-keys >~./.gnupg/secring.gpg

# 打包 helm 並附上簽名
helm package --sign --key "Yakushou" --keyring ~/.gnupg/secring.gpg ./nginx-chart
# 列出 gpg key list
gpg --list-keys

Uploading Charts

上傳 helm charts 需要的要件

  • 打包好的 package (如: nginx-chart-0.1.0.tgz)
  • index.yaml
  • provenance (如: nginx-chart-0.1.0.tgz.prov)

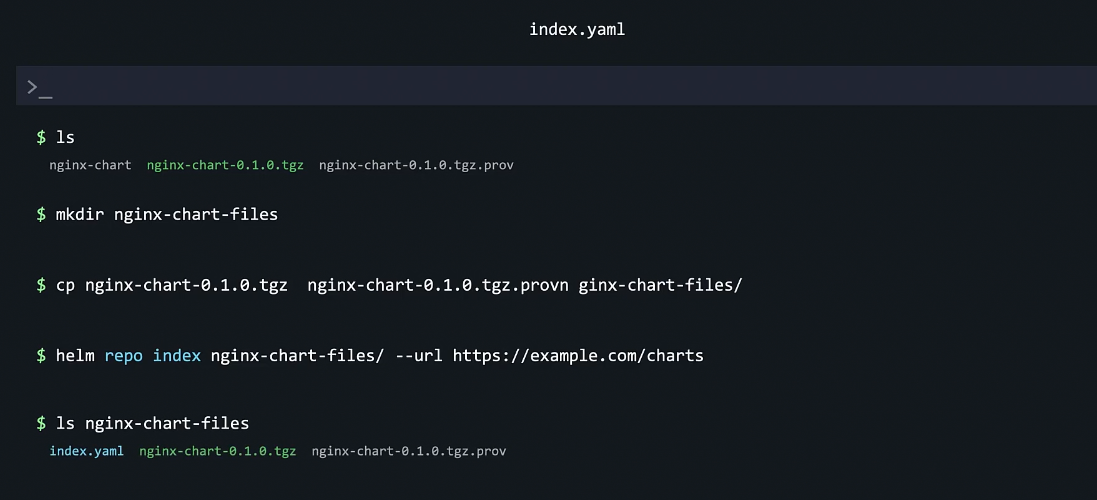

/k8s/helm-uploading-charts.png
